МоксаНпорт ИА5450A 4- серверы последовательных устройств порта для промышленной автоматизации
Функции и Преимущества
- 2 порта Ethernet с тем же IP или двойными IP -адресами для избыточности сети
- C1D2, Atex и IECEX, сертифицированные для суровых промышленных средств
- Каскадные порты Ethernet для легкой проводки
- Усиленная защита всплесков для серийной, локальной сети и власти
- Клеммы винтового типа для безопасного питания/последовательных соединений
- Избыточные входы в DC Power
- Предупреждения и оповещения путем вывода реле и электронной почты
- 2 кВ выделение для серийных сигналов (модели изоляции)
- -40 до 75 градусов диапазон рабочей температуры (-t модели)
Введение
MOXA NPORT IA5450A Серверы устройств предназначены для подключения серийных устройств промышленной автоматизации, таких как ПЛК, датчики, счетчики, двигатели, диски, считыватели штрих -кода и дисплеи операторов. Серверы устройств надежно построены, поставляются в металлическом корпусе и с винтовыми разъемами, а также обеспечивают полную защиту всплесков. Серверы устройств Nport IA5000A чрезвычайно удобны для пользователя, что делает возможными простые и надежные решения для последовательных и этерерцев.
Каскад Эфирная сеть Порты Делать Проводка Легкий
У каждого сервера устройств Moxa Nport IA5450A есть два порта Ethernet, которые можно использовать в качестве портов коммутатора Ethernet. Один порт подключается непосредственно к сети или серверу, а другой порт может быть подключен к другому серверу устройств IA Nport или другому устройству Ethernet. Двойные порты Ethernet помогают снизить затраты на проводку, устраняя необходимость подключения каждого устройства к отдельному коммутатору Ethernet.
Избыточный Власть Входные данные

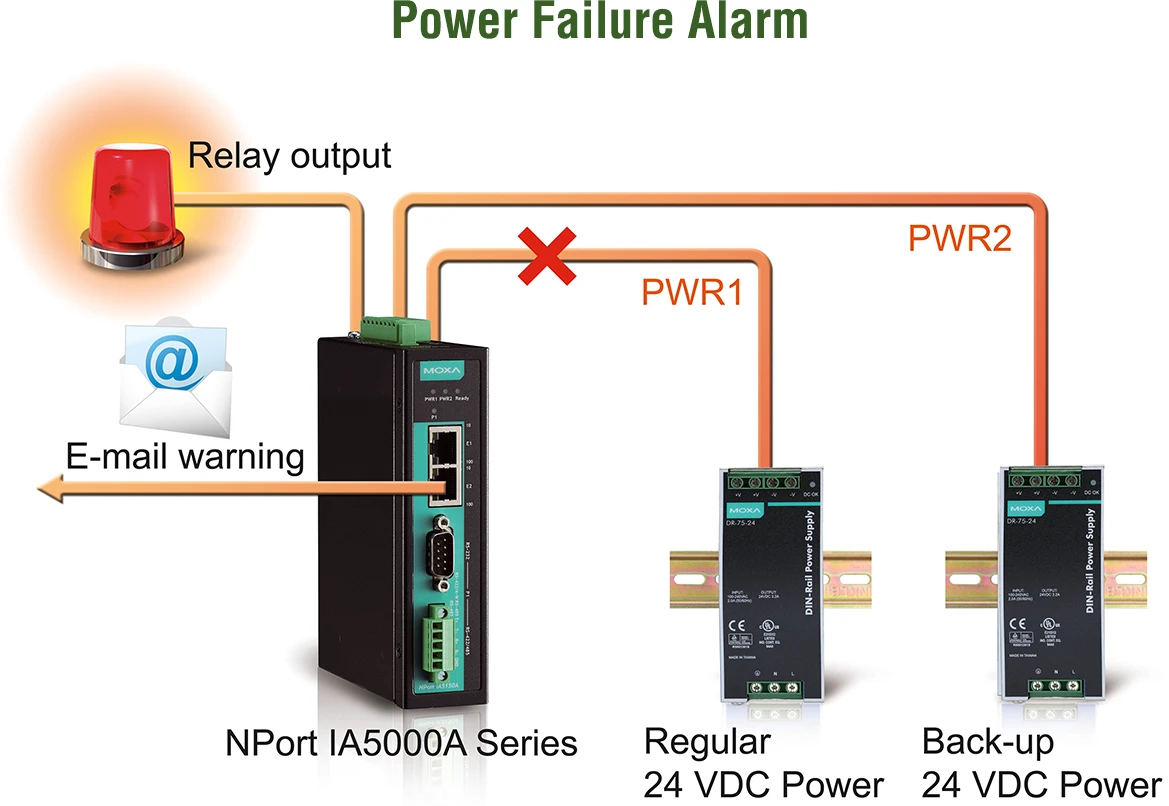

Серия серверов устройств Moxa Nport IA5450A имеет два входа питания, которые можно подключить одновременно для живых источников питания постоянного тока. Если один источник питания не удается, другой источник занимает автоматически. Избыточные входы питания помогают обеспечить непрерывную работу сервера вашего устройства.
Реле Выход Предупреждение и Электронная почта Оповещения
Встроенный выход реле может использоваться для предупреждения администраторов, когда сеть снижается, когда происходит сбой питания, или когда происходит изменение в последовательных сигналах DCD или DSR. Предупреждение по электронной почте также может быть выдано, когда обнаружена аномалия. Эти функции представляют собой ценные инструменты, которые позволяют инженерам по техническому обслуживанию быстро реагировать на аварийные ситуации.
Всплеск Защита для Сериал, Эфирная сеть, и Власть
Передовое решение MOXA с подвижным иммунитетом, которое применяется к серийным, мощным и Ethernet Lines Nport IA5450A, проверено и доказано, что соответствует IEC 61000-4-5. Эта расширенная защита от перенапряжения обеспечивает надежное решение для последовательных и этерноте, которое может защищать электрические устройства от пиков напряжения и сопротивляться электрическим помехам, например, в приложениях нефти, газа и автоматизации питания.
Промышленное сорта Сертификация
Чтобы обеспечить безопасную и надежную работу в промышленных средах, серверы устройств Nport IA5450A получили различные промышленные сертификаты, в том числе рейтинг IP30 для механической защиты и сертификацию безопасности UL 508 для оборудования для промышленного управления. Кроме того, эти серверы устройств включены в список UL/CUL (для класса 1, подразделения 2, групп A, B, C, D), Atex Class 1 Zone 2 и Compliant IECEX для использования в опасных местах.
Спецификации
Эфирная сеть Интерфейс
|
10/100baset (x) Порты (RJ45 разъем) |
Поддерживает 2 IP -адреса Auto MDI/MDI-X Connection |
|
Магнитный Изоляция Защита |
1,5 кВ (встроенный) |
Эфирная сеть Программное обеспечение Функции
|
Конфигурация Параметры |
Веб -консоль (HTTP/HTTPS), Утилита Windows, Утилита поиска устройств (DSU), MCC Tool, Serial Console, консоль Telnet |
|
Управление |
ARP, Bootp, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RTELNTE, SMTP, SNMPV1/V2C, TCP/IP, Telnet, UDP |
|
Фильтр |
IGMP V1/V2 |
|
Линукс Настоящий Тк Водители |
Версии ядра: 2.4.x, 2.6.x, 3.x, 4.x и 5.x |
|
Зафиксированный Тк Водители |
SCO Unix, SCO Openserver, Unixware 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5. X, HP-UX 11I, Mac OS X, MacOS 10.12, MacOS 10.13, MacOS 10.14, MacOS 10.15 |
|
Андроид API |
Android 3.1.x, а затем |
|
ВремяУправление |
СНТП |
|
Окна Настоящий Компонент Водители |
Windows 95/98/me/nt/2 0 0 0, Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x 86/X64), Windows 2008 R2/2012 R2/2012/2019 (x64), Сервер Windows 2022, Windows Smeckded Ce. |
Безопасность Функции
|
Аутентификация |
Локальная база данных |
|
Шифрование |
Https, aes -128, rsa -1024, sha -1, sha -256 |
|
Безопасность Протоколы |
Https (TLS 1.2) IA5450A Модели: SNMPV3 |
Сериал Интерфейс
|
Разъем |
Nport IA5150A Модели: DB9 MALE (RS -232), терминальный блок (rs -422/485) Nport IA5250A/IA5450A Модели: DB9 Мужчина (RS -232/422/485) |
|
Нет. из Порты |
Nport IA5150A Модели: 1 Nport IA5250A Модели: 2 Nport IA5450A Модели: 4 |
|
Сериал Стандарты |
Rs -232, rs -422, rs -485 |
|
Операция Режимы |
Отключен, модем Ethernet, пара соединения, Real Com, обратный Telnet, RFC2217, Client TCP, TCP -сервер, UDP |
|
Бодрате |
Поддерживает стандартные бодраты (единица=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230,4K, 460,8K, 921,6К |
|
Данные Биты |
5, 6, 7, 8 |
|
Останавливаться Биты |
1, 1.5, 2 |
|
Паритет |
Нет, даже странно, пространство, марка |
|
Поток Контроль |
None, rts/cts (rs -232} только), dtr/dsr (rs -232 только), xon/xoff |
|
Изоляция |
NPORT IA5150AI/IA5250AI/IA5450AI: 2 кВ (модели I) |
|
Тянуть Высокий/низкий Резистор для Rs-485 |
1 кило-ом, 150 килограмм |
|
Терминатор для Rs-485 |
120 Ом |
|
Rs -485 Данные Направление Контроль |
ADDC (автоматическое управление направлением данных) |
Сериал Сигналы
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
TX+, TX-, RX+, RX-, GND |
|
Rs -485-4w |
TX+, TX-, RX+, RX-, GND |
|
Rs -485-2w |
Данные , Данные-, GND |
Власть Параметры
|
Вход Текущий |
Nport IA5150A Модели: 220 мА @ 12 VDC Nport IA5150AI Модели: 225 мА @ 12 VDC Nport IA5250A Модели: 250 мА @ 12 VDC Nport IA5250AI Модели: 290 мА @ 12 VDC Nport IA5450A Модели: 374 мА @ 12 VDC Nport IA5450AI Модели: 512 мА @ 12 VDC |
|
Вход Напряжение |
От 12 до 48 VDC |
|
Нет. из Власть Входные данные |
2 |
|
Власть Разъем |
Терминальный блок |
Физический Характеристики
|
Жилье |
Металл |
|
Размеры |
Nport IA5150A/IA5250A Модели: 36 x 105 x 140 мм (1,42 x 4,13 x 5,51 дюйма) Nport IA5450A Модели: 45,8 x 134 x 105 мм (1,8 x 5,28 x 4,13 дюйма) |
|
Масса |
Nport IA5150A Модели: 475 г (1,05 фунта) Nport IA5250A Модели: 485 г (1,07 фунта) Nport IA5450A Модели: 560 г (1,23 фунта) |
|
Установка |
Монтаж с дин-рельсом, монтаж на стену (с дополнительным набором) |
Относящийся к окружающей среде Ограничения
|
Работа Температура |
Стандартные модели: 0 до 60 градусов (от 32 до 140 градусов F) Широкий темп. Модели: -40 до 75 градусов (-40 до 167 градусов f) |
|
Хранилище Температура (упаковка включен) |
-40 до 75 градусов (-40 до 167 градусов f) |
|
Окружающий Родственник Влажность |
От 5 до 95% (не конденсирование) |
Стандарты и Сертификаты
|
ЭМС |
EN 55032/35 |
|
Эми |
CISPR 32, FCC Part 15b Class A |
|
Эм |
IEC 61000-4-2 ESD: контакт: 6 кВ; Воздух: 8 кВ IEC 61000-4-3 RS: 80 МГц до 1 ГГц: 10 В/М IEC 61000-4-4 eft: Power: 4 кВ; Сигнал: 2 кВ IEC 61000-4-5 Surge: Power: 2 кВ; Сигнал: 1 кВ IEC 61000-4-6 CS: от 150 кГц до 80 МГц: 10 В/м; Сигнал: 10 В/м IEC 61000-4-8 PFMF МЭК 61000-4-11 |
|
Опасный Локации |
NPORT IA5100A/IA5200A Модели: UL/CUL Class I Division 2 Группы A/B/C/D, Atex Zone 2 NPORT IA5100A-IEX/IA5200A-IEX Модели: UL/CUL класс I Группы A/B/C/D, Atex Zone 2, IECEX Nport IA5400A Модели: UL/CUL Class I Division 2 Группы A/B/C/D, Atex Zone 2, IECEX |
|
Безопасность |
UL 508 |
|
Вибрация |
МЭК 60068-2-6 |
|
Шок |
МЭК 60068-2-27 |
|
Свободный падение |
МЭК 60068-2-32 |
Декларация
|
Зеленый Продукт |
Rohs, Crohs, Weee |
Наработка на отказ
|
Время |
Nport IA5150A/IA5250A Модели: 262 805 часов Nport IA5450A Модели: 763 711 часов |
|
Стандарты |
Telcordia (Bellcore) Стандарт TR/SR |
Упаковка Содержимое
|
Устройство |
1 X NPORT IA5450A Сервер устройств |
|
Документация |
1 x быстрое руководство по установке 1 x гарантийная карта |
Размеры
 |
Заказывающий Информация
|
Модель Имя |
Работа Температура |
Сериал Стандарты |
Сериал Изоляция |
Нет. серийного Порты |
Сертификация: Опасный Локации |
|
Nport IA5150A |
0 до 60 градусов |
Rs -232/422/485 |
– |
1 |
Atex, C1d2 |
|
Nport IA5150A-T |
-40 до 75 градусов |
Rs -232/422/485 |
– |
1 |
Atex, C1d2 |
|
Nport IA5150AI |
0 до 60 градусов |
Rs -232/422/485 |
2 кВ |
1 |
Atex, C1d2 |
|
Nport IA5150AI-T |
-40 до 75 градусов |
Rs -232/422/485 |
2 кВ |
1 |
Atex, C1d2 |
|
NPORT IA5150A-IEX |
0 до 60 градусов |
Rs -232/422/485 |
– |
1 |
Atex, C1D2, IECEX |
|
NPORT IA5150A-T-IEX |
-40 до 75 градусов |
Rs -232/422/485 |
– |
1 |
Atex, C1D2, IECEX |
|
NPORT IA5150AI-IEX |
0 до 60 градусов |
Rs -232/422/485 |
2 кВ |
1 |
Atex, C1D2, IECEX |
|
NPORT IA5150AI-T-IEX |
-40 до 75 градусов |
Rs -232/422/485 |
2 кВ |
1 |
Atex, C1D2, IECEX |
|
Nport IA5250A |
0 до 60 градусов |
Rs -232/422/485 |
– |
2 |
Atex, C1d2 |
|
Nport IA5250A-T |
-40 до 75 градусов |
Rs -232/422/485 |
– |
2 |
Atex, C1d2 |
|
Nport IA5250AI |
0 до 60 градусов |
Rs -232/422/485 |
2 кВ |
2 |
Atex, C1d2 |
|
Nport IA5250AI-T |
-40 до 75 градусов |
Rs -232/422/485 |
2 кВ |
2 |
Atex, C1d2 |
|
NPORT IA5250A-IEX |
0 до 60 градусов |
Rs -232/422/485 |
– |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5250A-T-IEX |
-40 до 75 градусов |
Rs -232/422/485 |
– |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5250AI-IEX |
0 до 60 градусов |
Rs -232/422/485 |
2 кВ |
2 |
Atex, C1D2, IECEX |
|
NPORT IA5250AI-T-IEX |
-40 до 75 градусов |
Rs -232/422/485 |
2 кВ |
2 |
Atex, C1D2, IECEX |
|
Nport IA5450A |
0 до 60 градусов |
Rs -232/422/485 |
– |
4 |
Atex, C1D2, IECEX |
|
Nport IA5450A-T |
-40 до 75 градусов |
Rs -232/422/485 |
– |
4 |
Atex, C1D2, IECEX |
|
Nport IA5450AI |
0 до 60 градусов |
Rs -232/422/485 |
2 кВ |
4 |
Atex, C1D2, IECEX |
|
Nport IA5450AI-T |
-40 до 75 градусов |
Rs -232/422/485 |
2 кВ |
4 |
Atex, C1D2, IECEX |
Аксессуары (продал отдельно)
Кабели
|
Cbl-f9m 9-150 |
DB9 Женский до DB9 Мужской серийный кабель, 1,5 м. |
|
Cbl-f9m 9-20 |
DB9 женский до DB9 мужской серийный кабель, 20 см |
|
Cbl-rj458p -100 |
8- Pin RJ45 Cat5 Ethernet Cable, 1 M |
|
Cbl-rj45sf 9-150 |
8- PIN RJ45 до DB25 Мужского серийного кабеля с экранией, 1,5 млн. |
Разъемы
|
АДП-РЖ458П-ДБ9Ф |
DB9 Женский разъем RJ45 |
|
Мини DB9F-to-TB |
DB9 женский разъем блока к терминалу |
Власть Шнур
|
Cbl-pjtb -10 |
Не блокирующая бочка для кабеля с голой |
Власть Запасы
|
DR -4524 |
45W/2A DIN-RAIL 24 В постоянного питания с универсальным от 85 до 264 В переменного тока или от 120 до 370 В пост. |
|
DR -120-24 |
120 Вт/2,5A DIN-RAIL 24 В постоянного питания с универсальным входом от 88 до 132 В переменного тока или от 176 до 264 ВКО |
|
DR -75-24 |
75 Вт/3.2a Din-Rail 24 В постоянного питания с универсальным входом от 85 до 264 В переменного тока или от 120 до 370 В пост. |
Настенный настенный Комплекты
|
WK -36-02 |
Комплект для настенного настенного/настенного настения, 2 тарелки, 6 винтов Применимые модели: Nport IA5150A Nport IA5250A |
|
WK -51-01 |
Настенный набор для монтажа с 2 пластинами (51,6 х 67 x 2 мм) и 6 винтами Применимые модели: Nport IA5450A |
